维氏硬度的计算公式
文章来源：   发布时间：2014/7/31 11:44:16

显微硬度的测试原理基本和维氏硬度测试相同，
                   其采用正四棱锥金刚石压头的计算公式如下：

    式中：F=所施加的载荷，单位为N；
               S=压痕在试样上的表面积；
               D=为压痕两对角线长度；
                HV=显微维氏硬度值。
本文由|上海沪杏光学http://www.shhx17.com/shhx17/com_pro.asp整里提供

如图所示：根据公式的推导：
     公式中：F单位是g；d单位是um。
           φ角选择136°是为了使维氏硬度得到一个成比例的并在较低硬度时与布氏硬度基本一致的硬度值。
          在布氏测试法台规定0.25<d/D<0.5，最理想的d/D值是0.375, φ=44°,与此相对应的金刚石正四棱锥的两以面间夹角就是180°-44°=136°。


上图为克努普金刚石压头
采用克努普金刚石压头的计算公式如下：
此时压痕的长对角线与短对角线的长度之比是7.11。硬度值为：
式中F单位：N
d 为长对角线，单位：mm

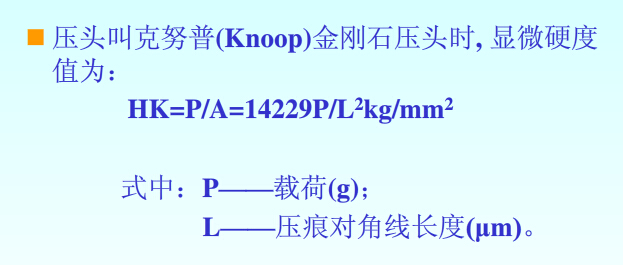

公式的推导：
式中：F单位：g；L单位：um。

更多硬度计技术资料可点击：http://www.shhx17.com/shhx17/news.asp
